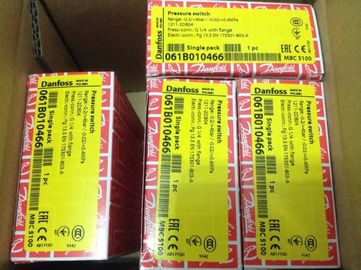

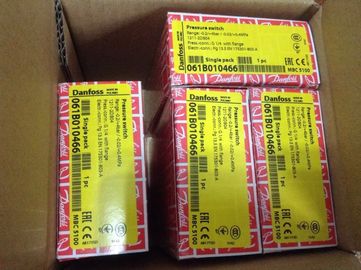

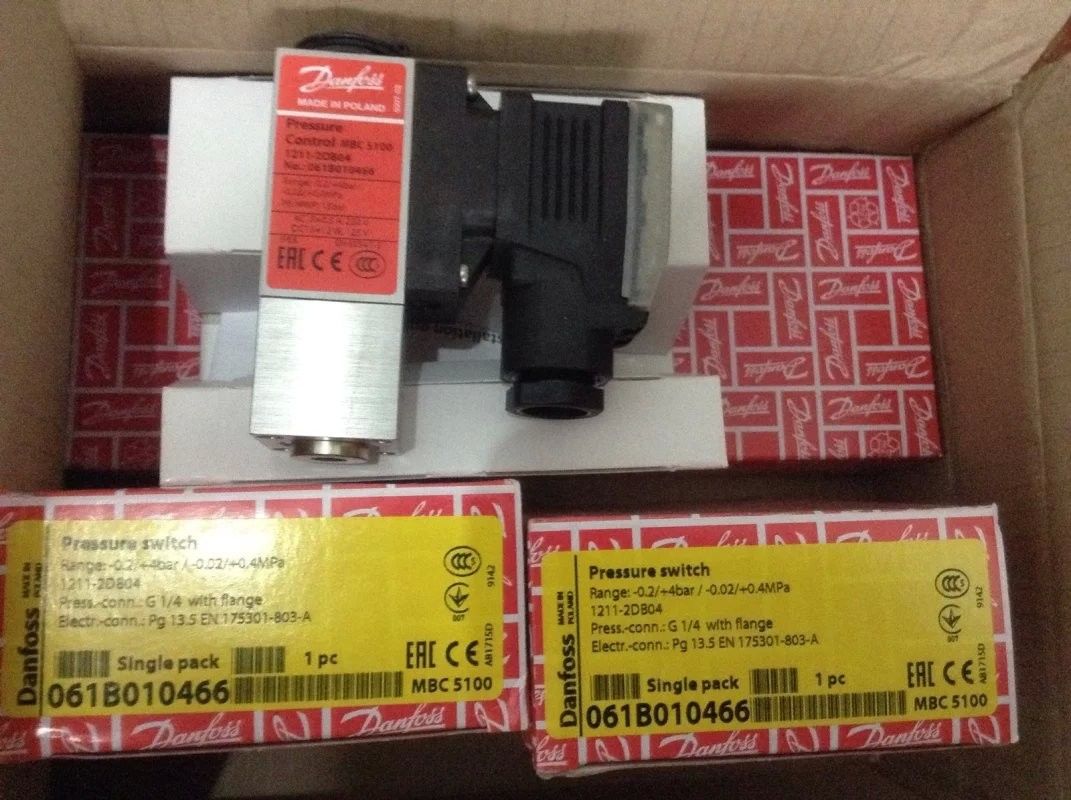

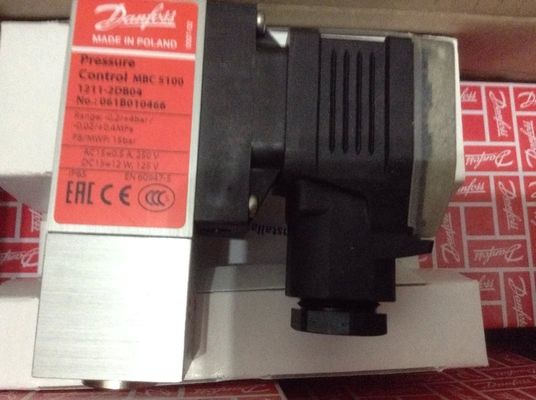

Mbc 5100 Block - Type Compact Pressure Switches For Marine Applications 061b010466

Mbc 5100, 061b010466 Block - Type Compact Pressure Switches For Marine Applications

MBC pressure switches are used in marine applications where space and reliability are the most important features.
MBCs are compact pressure switches, designed according to our new block design to survive in the harsh conditions known from machine rooms onboard ships. MBCs have high vibration resistance and feature all commonly marine approvals.
The fixed, but low differential guarantees accurate monitoring of critical pressures. MBV test valves can be delivered as standard option for MBC pressure switches.
The MBC pressure switch is for marine and hydraulic applications and approved by nine major ship authorities.

•  Designed for use in severe industrial environments
•  High vibration stability
•  Part of the block system, consisting of MBC pressure controls, MBS pressure transmitters and MBV test valves
•  MBC 5100 with all major ship approvals
•  High repeatability
•  Optimal compact design for machine building purposes
•  Intended for alarm indication, shut down, control and diagnostics in many applications - motors, gears, thrusters, pumps, filters, compressors etc.
•  Pressure ranges: -0.2 to 400 bar
•  Low differential (fixed) micro switch
•  Resistant to shock and vibrations
•  Enclosure IP65
•  Diaphragm version for applications with pulsations/pressure peaks
•  Compact design
•  Low installations costs
•  Fast and easy to operate
•  Easy to mount on block test valve
•  Available as differential pressure switch

Approvals:

ABS-American Bureau of Shipping  Pressure switch, MBC 5100

BV-Bureau Veritas  Pressure switch, MBC 5100;MBC 5100 Wärtsila

BV-Bureau Veritas  Pressure switch, MBC 5100;MBC 5100 Wärtsila

CCC-China Cumpulsory Certification  Pressure switch, MBC

CCS-China Classification Society  Pressure switch, MBC 5100
-foss - EU Declaration  Pressure controller, MBC
-foss - EU Declaration  Thermostat, MBC
DNV-Det Norske Veritas  Pressure switch, MBC 5100
DNV-Det Norske Veritas  Pressure switch, MBC 5100
GL-Germanischer Lloyd  Pressure switch, MBC 5100
KR-Korean Register of Shipping  Pressure switch, MBC 5100
LR-Lloyds Register of Shipping  Pressure switch, MBC 5100
NKK-Nippon Kaiji Kyokai  Pressure switch, MBC 5100
NKK-Nippon Kaiji Kyokai  Pressure switch, MBC 5100
RINA-A - Registro Italiano Navale  Pressure switch, MBC 5100
RMRS-S - Russian Maritime Register of Shipping  Pressure switch, MBC 5100
RMRS-S - Russian Maritime Register of Shipping  Pressure switch, MBC 5100

Code number selector

Code No.          Type           Reg.Range         Diff.Min. Diff.Max. Max W/P Conn.size Conn.type Contact Alarm
061B000066 MBC 5100 -0,20 - 10,00 bar  0,40 bar  0,60 bar    15,0 bar  G 1/4  Pipe thread   SPDT         -
061B000166 MBC 5100  5,00 - 30,00 bar  0,90 bar  2,00 bar    45,0 bar  G 1/4  Pipe thread   SPDT         -
061B000266 MBC 5100 -0,20 - 10,00 bar  0,40 bar  0,60 bar    15,0 bar     -            Flange      SPDT         -
061B000366 MBC 5100  5,00 - 30,00 bar  0,90 bar  2,00 bar    45,0 bar     -            Flange      SPDT         -
061B000466 MBC 5100   -0,20 - 4,00 bar  0,30 bar  0,45 bar    15,0 bar     -            Flange      SPDT         -
061B000566 MBC 5100   -0,20 - 1,00 bar  0,30 bar  0,45 bar    15,0 bar     -            Flange      SPDT         -
061B000766 MBC 5100    1,00 - 6,00 bar  0,30 bar  0,45 bar    15,0 bar     -            Flange      SPDT         -
061B000966 MBC 5100   -0,20 - 1,00 bar  0,30 bar  0,45 bar    15,0 bar  G 1/4  Pipe thread  SPDT         -
061B001066 MBC 5100   -0,20 - 4,00 bar  0,30 bar  0,45 bar    15,0 bar  G 1/4  Pipe thread  SPDT         -
061B001266 MBC 5100 -0,20 - 10,00 bar  0,40 bar  0,60 bar    15,0 bar     -           Flange       SPDT   Falling
061B002166 MBC 5100   -0,20 - 4,00 bar  0,30 bar  0,45 bar    15,0 bar     -           Flange       SPDT   Falling
061B002266 MBC 5100   -0,20 - 4,00 bar  0,30 bar  0,45 bar    15,0 bar     -           Flange       SPDT   Falling
061B002566 MBC 5100   -0,20 - 1,00 bar  0,30 bar  0,45 bar    15,0 bar     -           Flange       SPDT   Rising
061B002666 MBC 5100   -0,20 - 1,00 bar  0,30 bar  0,45 bar    15,0 bar     -           Flange       SPDT   Falling
061B002866 MBC 5100   -0,20 - 1,00 bar  0,30 bar  0,45 bar    15,0 bar     -           Flange       SPDT   Falling
061B002966 MBC 5100    0,50 - 3,00 bar  0,25 bar  0,30 bar    15,0 bar     -           Flange       SPDT         -
061B003266 MBC 5100 -0,20 - 10,00 bar  0,40 bar  0,60 bar    15,0 bar     -           Flange       SPDT   Falling
061B003566 MBC 5100   -0,20 - 1,00 bar  0,30 bar  0,45 bar    15,0 bar     -           Flange       SPDT   Falling
061B003766 MBC 5100  2,00 - 10,00 bar  0,90 bar  1,20 bar    45,0 bar     -           Flange       SPDT         -
061B004066 MBC 5100   -0,20 - 4,00 bar  0,30 bar  0,45 bar    15,0 bar  1/4in-18NPTint. Pipe SPDT      -
061B006666 MBC 5100 -0,20 - 10,00 bar  0,40 bar  0,60 bar    15,0 bar     -           Flange       SPDT   Falling
061B010066 MBC 5100 -0,20 - 10,00 bar  0,40 bar  0,60 bar    15,0 bar  G 1/4  Pipe thread  SPDT         -
061B010266 MBC 5100 -0,20 - 10,00 bar  0,40 bar  0,60 bar    15,0 bar     -           Flange       SPDT         -
061B010366 MBC 5100  5,00 - 30,00 bar  0,90 bar  2,00 bar    45,0 bar     -           Flange       SPDT         -
061B010466 MBC 5100   -0,20 - 4,00 bar  0,30 bar  0,45 bar    15,0 bar     -           Flange       SPDT         -
061B010566 MBC 5100   -0,20 - 1,00 bar  0,30 bar  0,45 bar    15,0 bar     -           Flange       SPDT         -
061B010966 MBC 5100   -0,20 - 1,00 bar  0,30 bar  0,45 bar    15,0 bar  G 1/4  Pipe thread  SPDT         -
061B011066 MBC 5100   -0,20 - 4,00 bar  0,30 bar  0,45 bar    15,0 bar  G 1/4  Pipe thread  SPDT         -
061B015366 MBC 5100  1,00 - 10,00 bar  1,00 bar  2,50 bar  150,0 bar     -           Flange       SPDT   Falling
061B100066 MBC 5100  5,00 - 20,00 bar  1,00 bar  2,50 bar  150,0 bar  G 1/4  Pipe thread  SPDT         -
061B100166 MBC 5100  10,0 - 100,0 bar  4,00 bar  14,0 bar  150,0 bar  G 1/4  Pipe thread  SPDT         -
061B100266 MBC 5100  5,00 - 20,00 bar  1,00 bar  2,50 bar  150,0 bar     -           Flange       SPDT         -
061B100366 MBC 5100   10,0 -100,0 bar  4,00 bar  14,0 bar  150,0 bar     -           Flange       SPDT         -
061B100466 MBC 5100  1,00 - 10,00 bar  1,00 bar  2,50 bar  150,0 bar     -           Flange       SPDT         -
061B100566 MBC 5100  5,00 - 40,00 bar  2,00 bar  7,00 bar  150,0 bar     -           Flange       SPDT         -
061B100766 MBC 5100  5,00 - 40,00 bar  2,00 bar  7,00 bar  150,0 bar  G 1/4  Pipe thread  SPDT         -
061B100866 MBC 5100  1,00 - 10,00 bar  1,00 bar  2,50 bar  150,0 bar  G 1/4  Pipe thread  SPDT         -
061B100966 MBC 5100    1,00 - 6,00 bar  1,00 bar  2,50 bar  150,0 bar     -           Flange       SPDT         -
061B101766 MBC 5100    0,50 - 3,00 bar  0,50 bar  0,80 bar  150,0 bar     -           Flange       SPDT         -
061B102366 MBC 5100    0,50 - 3,00 bar  0,50 bar  0,80 bar  150,0 bar  G 1/4  Pipe thread  SPDT         -
061B102466 MBC 5100  5,00 - 25,00 bar  1,00 bar  2,50 bar  150,0 bar     -           Flange       SPDT         -
061B102966 MBC 5100    1,00 - 6,00 bar  1,00 bar  2,50 bar  150,0 bar     -           Flange       SPDT         -
061B110066 MBC 5100  5,00 - 20,00 bar  1,00 bar  2,50 bar  150,0 bar  G 1/4  Pipe thread  SPDT         -
061B110166 MBC 5100  10,0 - 100,0 bar  4,00 bar  14,0 bar  150,0 bar  G 1/4  Pipe thread  SPDT         -
061B110266 MBC 5100  5,00 - 20,00 bar  1,00 bar  2,50 bar  150,0 bar     -           Flange       SPDT         -
061B110366 MBC 5100  10,0 - 100,0 bar  4,00 bar  14,0 bar  150,0 bar     -           Flange       SPDT         -
061B110466 MBC 5100  1,00 - 10,00 bar  1,00 bar  2,50 bar  150,0 bar     -           Flange       SPDT         -
061B110566 MBC 5100  5,00 - 40,00 bar  2,00 bar  7,00 bar  150,0 bar     -           Flange       SPDT         -
061B110766 MBC 5100  5,00 - 40,00 bar  2,00 bar  7,00 bar  150,0 bar  G 1/4  Pipe thread  SPDT         -
061B110866 MBC 5100  1,00 - 10,00 bar  1,00 bar  2,50 bar  150,0 bar  G 1/4  Pipe thread  SPDT         -
061B510066 MBC 5100  16,0 - 160,0 bar  15,0 bar  30,0 bar  600,0 bar  G 1/4  Pipe thread  SPDT         -
061B510166 MBC 5100  25,0 - 250,0 bar  20,0 bar  40,0 bar  600,0 bar  G 1/4  Pipe thread  SPDT         -
061B510266 MBC 5100  40,0 - 400,0 bar  20,0 bar  50,0 bar  600,0 bar  G 1/4  Pipe thread  SPDT         -

Switch                                                                        SPDT
Contact load    AC 15 10A, 250 V AC          0.5A, 250 V
                            AC 13 3A,  250 V DC         12 W, 125 V
