Szczegóły Produktu:
Zapłata:
|
| Montowanie: | Mocowanie sufitowe | Zasilacz: | Elektryczny |
|---|---|---|---|
| Aplikacja: | Chłodnia | Materiał: | Stal nierdzewna |
| Napięcie robocze: | 380/400 V AC | Częstotliwość: | 50/60 Hz |
| Kolor: | Biały | ||
| High Light: | Parownik chłodniczy jednostki przemysłowej,elektryczny parownik chłodniczy,parownik przemysłowy AK634C8 |
||

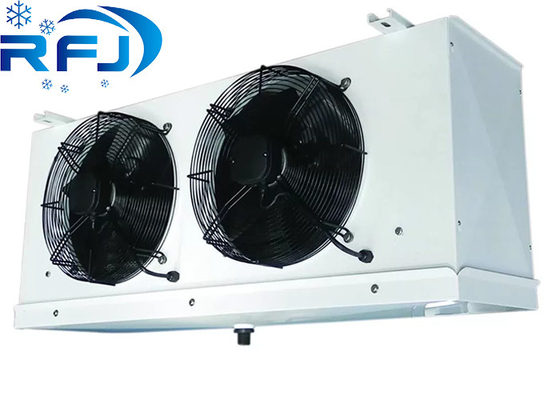

Parownik chłodniczy jednostki przemysłowej do sprężarki klimatyzacji
Parownik chłodniczy Chłodnica powietrza HEATCRAFT AUKS
Dane techniczne:
Parowniki są wyposażone w wentylatory osiowe, o małej mocy, bezgłośne, o wysokiej wydajności.
Parownik Bohna:
1. Rozszerzony zakres modeli i wydajności. Średni zakres temperatur, 26 modeli, 1 ~ 5 wentylatorów, 1,6 ~ 24 kw.
Zakres niskich temperatur, 22 modele, 1 ~ 5 wentylatorów, 1 ~ 12 kw
2. W szafie znajdują się większe drążki wieszakowe z nóżkami pazurowymi.
3. Nowa konstrukcja szafy zapewnia łatwy dostęp do panelu elektrycznego po otwarciu z przodu oraz oddzielny panel na elementy chłodnicze.
4. Tablica elektryczna jest skierowana do przodu, co ułatwia dostęp, a listwa zaciskowa upraszcza okablowanie.
5. W zestawie znajdują się smycze do przytrzymania tacy ociekowej.
Seria AK/KT do średnich temperatur:
| modele | AK502R6 | AK502R8 | AK503R5 | AK503R6 | AK503R8 | AK504R6 | AK504R8 | |
| SC2 KW | Ta 0℃ R22 | 26.1 | 29,3 | 35,8 | 39,9 | 44.1 | 50 | 55,9 |
| Te -8℃ R404A | 25,9 | 29.2 | 35,9 | 40.2 | 44 | 50.2 | 56,3 | |
| SC1 KW | Ta 10℃ R22 | 35.2 | 40,6 | 47,6 | 53,2 | 60,9 | 66,8 | 76.1 |
| Te 0℃ R404A | 34,8 | 39,9 | 47,4 | 53 | 60 | 66,5 | 75,4 | |
| Długość rury m | 194 | 259 | 240 | 288 | 348 | 360 | 480 | |
| Powierzchnia ㎡ | 105 | 140 | 130 | 156 | 208 | 195 | 260 | |
| Obwód Cz.dm³ | 27 | 35 | 33 | 39 | 53 | 49 | 66 | |
| Nr silnika wentylatora | 2 | 2 | 3 | 3 | 3 | 4 | 4 | |
| Przepływ powietrza m³/godz | 12400 | 11300 | 19200 | 18450 | 16900 | 23400 | 21400 | |
| Rzut w powietrze M | 16 | 15 | 17 | 17 | 16 | 18 | 17 | |
| Fan Mot.Amper A | 3 | 3 | 4.5 | 4.5 | 4.5 | 6 | 6 | |
| Fan Mot.Power W | 1260 | 1260 | 1890 | 1890 | 1890 | 2520 | 2520 | |
| Odszranianie elektryczne A | 13,6 l | 13,6 l | 22,6 △ | 22,6 △ | 22,6 △ | 28,4 △ | 28,4△ | |
| Odszranianie elektryczne W | 9000 | 9000 | 12900 | 12900 | 12900 | 16200 | 16200 | |
| W tubie cala. | 5/8 | 7/8 | 7/8 | 7/8 | 1-1/8 | 1-1/8 | 1-1/8 | |
| Out Tube Cal | 1-3/8 | 1-5/8 | 1-5/8 | 1-5/8 | 2-1/8 | 2-1/8 | 2-1/8 | |
| Masa netto kg | 175 | 195 | 235 | 250 | 280 | 315 | 350 | |
| Rysunek nr. | ⑬ | ⑬ | ⑭ | ⑭ | ⑭ | ⑮ | ⑮ | |
| 630 mm | Rozstaw płetw 4,5 mm | |||||||
| modele | AK632R6 | AK632R8 | AK633R6 | AK633R8 | AK634R8 | |||
| SC2 KW | Ta 0℃ R22 | 41,6 | 47,8 | 63,2 | 72,5 | 86,4 | ||
| Te -8℃ R404A | 41,7 | 47,9 | 63,8 | 73 | 86.1 | |||
| SC1 KW | Ta 10℃ R22 | 57,5 | 67 | 87,4 | 102 | 122 | ||
| Te 0℃ R404A | 57.1 | 66,3 | 87 | 101 | 120 | |||
| Długość rury m | 288 | 384 | 432 | 576 | 691 | |||
| Powierzchnia ㎡ | 156 | 208 | 234 | 312 | 374 | |||
| Obwód Cz.dm³ | 39 | 53 | 59 | 79 | 95 | |||
| Nr silnika wentylatora | 2 | 2 | 3 | 3 | 4 | |||
| Przepływ powietrza m³/godz | 24600 | 22500 | 36900 | 33750 | 42000 | |||
| Rzut w powietrze M | 27 | 24 | 29 | 26 | 28 | |||
| Fan Mot.Amper A | 6.4 | 6.4 | 9.6 | 9.6 | 12.8 | |||
| Fan Mot.Power W | 3200 | 3200 | 4800 | 4800 | 6400 | |||
| Odszranianie elektryczne A | 18,9△ | 28,4△ | 28,4△ | 42,6△ | 51,3△ | |||
| Odszranianie elektryczne W | 10800 | 16200 | 16200 | 24300 | 29250 | |||
| W tubie cala. | 7/8 | 1-1/8 | 1-1/8 | 1-3/8 | 1-3/8 | |||
| Out Tube Cal | 7/8 | 2-1/8 | 2-1/8 | 2-1/8 | 2-1/8 | |||
| Masa netto kg | 245 | 285 | 330 | 400 | 495 | |||
| Rysunek nr. | ⑯ | ⑯ | ⑰ | ⑰ | ⑱ | |||
| 500 mm | Rozstaw płetw 7mm | |||||||
| modele | AK502C6 | AK502C8 | AK503C5 | AK503C6 | AK503C8 | AK504C6 | AK504C8 | |
| SC3 kW | Ta -18℃ R22 | 16 | 17,9 | 20.8 | 23,7 | 26,9 | 30 | 34,5 |
| Te -25℃ R404A | 16.2 | 17,5 | 20.6 | 23,7 | 26,6 | 29,9 | 34,4 | |
| SC2 KW | Ta 0℃ R22 | 22.6 | 25.4 | 30,5 | 33,9 | 38.1 | 43,5 | 48,5 |
| Te -8℃ R404A | 22.7 | 25,8 | 30,8 | 34,4 | 38,9 | 44 | 49,5 | |
| SC4 kW | Ta -25℃ R22 | 12,5 | 14 | 16.3 | 18.7 | 21.1 | 23,5 | 27,3 |
| Te -31℃ R404A | 12.6 | 13.7 | 16.1 | 18.6 | 20.8 | 23.3 | 27.2 | |
| Długość rury m | 194 | 259 | 240 | 288 | 384 | 360 | 480 | |
| Powierzchnia ㎡ | 70 | 94 | 87 | 104 | 139 | 130 | 174 | |
| Obwód Cz.dm³ | 27 | 35 | 33 | 39 | 53 | 49 | 66 | |
| Nr silnika wentylatora | 2 | 2 | 3 | 3 | 3 | 4 | 4 | |
| Przepływ powietrza m³/godz | 13000 | 12000 | 20100 | 19350 | 17950 | 25000 | 22800 | |
| Rzut w powietrze M | 17 | 16 | 18 | 18 | 17 | 19 | 18 | |
| Fan Mot.Amper A | 3 | 3 | 4.5 | 4.5 | 4.5 | 6 | 6 | |
| Fan Mot.Power W | 1260 | 1260 | 1890 | 1890 | 1890 | 2520 | 2520 | |
| Odszranianie elektryczne A | 13,6 l | 13,6 l | 22,6 △ | 22,6 △ | 22,6 △ | 28,4 △ | 28,4 △ | |
| Odszranianie elektryczne W | 9000 | 9000 | 12900 | 12900 | 12900 | 16200 | 16200 | |
| W tubie cala. | 5/8 | 7/8 | 7/8 | 7/8 | 1-1/8 | 1-1/8 | 1-1/8 | |
| Out Tube Cal | 1-3/8 | 1-5/8 | 1-5/8 | 1-5/8 | 2-1/8 | 2-1/8 | 2-1/8 | |
| Masa netto kg | 177 | 197 | 238 | 253 | 283 | 320 | 355 | |
| Rysunek nr. | ⑬ | ⑬ | ⑭ | ⑭ | ⑭ | ⑮ | ⑮ | |
| 630 mm | Rozstaw płetw 7mm | |||||||
| modele | AK632C6 | AK632C8 | AK633C6 | AK633C8 | AK634C8 | |||
| SC3 kW | Ta -18℃ R22 | 27,7 | 30,5 | 39,6 | 46,6 | 54,2 | ||
| Te -25℃ R404A | 28.1 | 30.1 | 39.1 | 46,2 | 52,7 | |||
| SC2 KW | Ta 0℃ R22 | 38,3 | 44,6 | 58.2 | 67,7 | 81,2 | ||
| Te -8℃ R404A | 38,5 | 44,8 | 58,8 | 68,3 | 81 | |||
| SC4 kW | Ta -25℃ R22 | 21.9 | 23,8 | 30,8 | 36,5 | 41,9 | ||
| Te -31℃ R404A | 22.1 | 23.4 | 30.3 | 36 | 40,5 | |||
| Długość rury m | 288 | 384 | 432 | 576 | 691 | |||
| Powierzchnia ㎡ | 104 | 139 | 156 | 209 | 250 | |||
| Obwód Cz.dm³ | 39 | 53 | 59 | 79 | 95 | |||
| Nr silnika wentylatora | 2 | 2 | 3 | 3 | 4 | |||
| Przepływ powietrza m³/godz | 26100 | 24000 | 39150 | 36000 | 44700 | |||
| Rzut w powietrze M | 29 | 27 | 31 | 29 | 31 | |||
| Fan Mot.Amper A | 6.4 | 6.4 | 9.6 | 9.6 | 12.8 | |||
| Fan Mot.Power W | 3200 | 3200 | 4800 | 4800 | 6400 | |||
| Odszranianie elektryczne A | 18,9 △ | 28,4 △ | 28,4△ | 42,6 △ | 51,3 △ | |||
| Odszranianie elektryczne W | 10800 | 16200 | 16200 | 24300 | 29250 | |||
| W tubie cala. | 7/8 | 1-1/8 | 1-1/8 | 1-3/8 | 1-3/8 | |||
| Out Tube Cal | 1-5/8 | 2-1/8 | 2-1/8 | 2-1/8 | 2-1/8 | |||
| Masa netto kg | 240 | 280 | 320 | 390 | 480 | |||
| Rysunek nr. | ⑯ | ⑯ | ⑰ | ⑰ | ⑱ |
