Termostatyczny elektroniczny zawór rozprężny-TGEX, TGEN, TEX, TES, TGEZ, TX, TZ, TS, TN, TEZ, TEN, seria ETS

Dane techniczne:

1. Regriratant: R22/R404A/R507
2. Termostatyczny zawór rozprężny reguluje przepływ płynu chłodniczego do parownika.
3. Przepływ jest kontrolowany przez zawór termiczny, który jest podłączony do linii ssącej na wylocie z parownika.
4. Czujnik termiczny wykrywa ciepło parownika i reguluje zawór w celu dopuszczenia czynnika chłodniczego w postaci płynnej zgodnie z obciążeniem chłodniczym.

• Seria ETS elektronicznych zaworów rozprężnychznajdują zastosowanie w układach klimatyzacyjnych i chłodniczych, mając precyzyjną kontrolę dopływu cieczy do objętości parownika.
• Liniowe ustawienie grzyba zaworu i zaprojektowane w celu uzyskania dobrze wyważonego, nie tylko w celu zapewnienia dwukierunkowej równowagi przepływu, ale także w celu uzyskania dwukierunkowej funkcji zamkniętej, takiej jak zawór elektromagnetyczny.

• TYP Qnom.TR	Wydajność nominalna (kW)	Połączenie ODF*ODF (cale)	Nr kodu
  TGEX 10
  TGEX3	10	3/8*5/8	067N2150
  TGEX3	10	1/2*5/8	067N2151
  TGEX4	14	1/2*7/8	067N2152
  TGEX6	20	1/2*5/8	067N2153
  TGEX6	20	1/2*7/8	067N2154
  TGEX6	20	5/8*7/8	067N2155
  TGEX7.5	27	5/8*7/8	067N2156
  TGEX11	38	5/8*7/8	067N2157
  TGEX11	38	5/8*1 1/8	067N2158
  TGEX 20
  TGEX12	43	5/8*7/8	067N2159
  TGEX12	43	5/8*1 1/8	067N2160
  TGEX15	54	5/8*1 1/8	067N2161
  TGEX15	54	7/8*1 1/8	067N2162
  TGEX18	63	7/8*1 1/8	067N2163
  TGEX18	63	7/8*1 3/8	067N2164
  TGE40
  TGEX26	92	7/8*1 3/8	067N2165
  TGEX26	92	1 1/8*1 3/8	067N2166
  TGEX30	104	7/8*1 3/8	067N2167
  TGEX30	104	1 1/8*1 3/8	067N2168
  TGEX38	104	1 1/8*1 3/8	067N2169
  TGEZ 12	42	5/8×7/8	067N4159
  TGEZ 12	42	5/8×11/8	067N4160
  TGEZ 15	53	5/8×11/8	067N4161
  TGEZ 15	53	7/8×11/8	067N4162
  TGEZ 18	62	7/8×11/8	067N4163
  TGEZ 18	62	7/8×13/8	067N4164
  TGEZ 2.5	9	3/8×5/8	067N4150
  TGEZ 2.5	9	1/2×5/8	067N4151
  TGEZ 3.5	13	1/2×7/8	067N4152
  TGEZ 5	19	1/2×5/8	067N4153
  TGEZ 5	19	1/2×7/8	067N4154
  TGEZ 5	19	5/8×7/8	067N4155
  TGEZ 7	25	5/8×7/8	067N4156
  TGEZ 10	36	5/8×7/8	067N4157
  TGEZ 10	36	5/8×11/8	067N4158
  TGEZ 24	84	7/8×13/8	067N4165
  TGEZ 24	84	11/8×13/8	067N4166
  TGEZ 27	95	7/8×13/8	067N4167
  TGEZ 27	95	11/8×13/8	067N4168
  TGEZ 34	121	11/8×13/8	067N4169

• Typ zaworu	Chłodziwo	Ciśnienie (1/4 cala/mm)	Rurka kapilarna (mm)	Nr kodu(bez MOP-a)
  TEX5	R22	Zewn.	3	067B3250

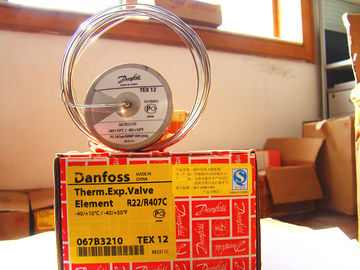

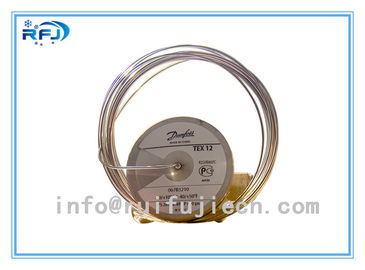

  TEX12				067B3210
  TEX20				067B3274
  TEX55				067G3205
  TES5	R404a			067B3342
  TES12				067B3347
  TES20				067B3352
  TES55				067G3302



  Kod	Typ
  068Z7008	Połączenie kielichowe TEB 2
  068Z7009	Połączenie kielichowe TEB 2
  068Z3174	Śrubunek TEB 2 × połączenie lutowane
  068Z3518	Śrubunek TEB 2 × połączenie lutowane
  068Z7012	Śrubunek TEB 2 × połączenie lutowane
  068Z3348	Połączenie kielichowe TEN 2 × kielichowe
  068Z3349	Połączenie kielichowe TEN 2 × kielichowe
  068Z3370	Połączenie kielichowe TEN 2 × kielichowe
  068Z3392	Połączenie kielichowe TEN 2 × kielichowe
  068Z3385	Złącze kielichowe TEN 2 × złącze lutowane
  068Z3386	Złącze kielichowe TEN 2 × złącze lutowane
  068Z3389	Złącze kielichowe TEN 2 × złącze lutowane
  068Z3390	Złącze kielichowe TEN 2 × złącze lutowane
  068Z3403	Złącze kielichowe TES 2 × kielichowe
  068Z3404	Złącze kielichowe TES 2 × kielichowe
  068Z3405	Złącze kielichowe TES 2 × kielichowe
  068Z3407	Złącze kielichowe TES 2 × kielichowe
  068Z3409	Złącze kielichowe TES 2 × kielichowe
  068Z3411	Złącze kielichowe TES 2 × kielichowe
  068Z3415	Połączenie kielichowe TES 2 × lutowane
  068Z3417	Połączenie kielichowe TES 2 × lutowane
  068Z3419	Połączenie kielichowe TES 2 × lutowane
  068Z3421	Połączenie kielichowe TES 2 × lutowane
  068Z3422	Połączenie kielichowe TES 2 × lutowane
  068Z3424	Połączenie kielichowe TES 2 × lutowane
  068Z3426	Połączenie kielichowe TES 2 × lutowane
  068Z3428	Połączenie kielichowe TES 2 × lutowane
  068Z3430	Połączenie kielichowe TES 2 × lutowane
  068Z3437	Połączenie kielichowe TES 2 × lutowane
  068Z3209	Połączenie kielichowe TEX 2 kielichowe
  068Z3210	Połączenie kielichowe TEX 2 kielichowe
  068Z3211	Połączenie kielichowe TEX 2 kielichowe
  068Z3225	Połączenie kielichowe TEX 2 kielichowe
  068Z3227	Połączenie kielichowe TEX 2 kielichowe
  068Z3229	Połączenie kielichowe TEX 2 kielichowe
  068Z3277	TEX 2 flara×złącze lutowane
  068Z3284	TEX 2 flara×złącze lutowane
  068Z3290	TEX 2 flara×złącze lutowane
  Zawór rozprężny Kod	Typ
  068Z3305	TEX 2 flara×złącze lutowane
  068Z3311	TEX 2 flara×złącze lutowane
  068Z3320	TEX 2 flara×złącze lutowane
  068Z3359	TEX 2 flara×złącze lutowane
  068Z3363	TEX 2 flara×złącze lutowane
  068Z3367	TEX 2 flara×złącze lutowane
  068Z3501	Połączenie kielichowe TEZ 2 × kielichowe
  068Z3517	Połączenie kielichowe TEZ 2 × kielichowe
  068Z3446	Śrubunek TEZ 2 × połączenie lutowane
  068Z3447	Śrubunek TEZ 2 × połączenie lutowane
  068Z3503	Śrubunek TEZ 2 × połączenie lutowane
  068Z3515	Śrubunek TEZ 2 × połączenie lutowane
  068Z3346	Połączenie kielichowe TN 2 × kielichowe
  068Z3347	Połączenie kielichowe TN 2 × kielichowe
  068Z3369	Połączenie kielichowe TN 2 × kielichowe
  068Z3393	Połączenie kielichowe TN 2 × kielichowe
  068Z3383	Złącze kielichowe TN 2×lutowane
  068Z3384	Złącze kielichowe TN 2×lutowane
  068Z3387	Złącze kielichowe TN 2×lutowane
  068Z3388	Złącze kielichowe TN 2×lutowane
  068Z3400	Połączenie kielichowe TS 2 × kielichowe
  068Z3401	Połączenie kielichowe TS 2 × kielichowe
  068Z3402	Połączenie kielichowe TS 2 × kielichowe
  068Z3406	Połączenie kielichowe TS 2 × kielichowe
  068Z3408	Połączenie kielichowe TS 2 × kielichowe
  068Z3410	Połączenie kielichowe TS 2 × kielichowe
  068Z3414	Złącze kielichowe TS 2×lutowane
  068Z3416	Złącze kielichowe TS 2×lutowane
  068Z3418	Złącze kielichowe TS 2×lutowane
  068Z3420	Złącze kielichowe TS 2×lutowane
  068Z3423	Złącze kielichowe TS 2×lutowane
  068Z3425	Złącze kielichowe TS 2×lutowane
  068Z3427	Złącze kielichowe TS 2×lutowane
  068Z3429	Złącze kielichowe TS 2×lutowane
  068Z3435	Złącze kielichowe TS 2×lutowane
  068Z3436	Złącze kielichowe TS 2×lutowane

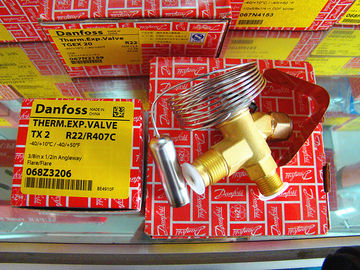

  068Z3206	Połączenie kielichowe TX 2 × kielichowe
  068Z3207	Połączenie kielichowe TX 2 × kielichowe
  068Z3208	Połączenie kielichowe TX 2 × kielichowe
  068Z3224	Połączenie kielichowe TX 2 × kielichowe
  068Z3226	Połączenie kielichowe TX 2 × kielichowe
  068Z3228	Połączenie kielichowe TX 2 × kielichowe
  068Z3276	Połączenie kielichowe TX 2 × lutowane
  068Z3281	Połączenie kielichowe TX 2 × lutowane
  068Z3287	Połączenie kielichowe TX 2 × lutowane
  068Z3302	Połączenie kielichowe TX 2 × lutowane
  068Z3308	Połączenie kielichowe TX 2 × lutowane
  068Z3319	Połączenie kielichowe TX 2 × lutowane
  068Z3357	Połączenie kielichowe TX 2 × lutowane
  068Z3361	Połączenie kielichowe TX 2 × lutowane

• Kod	Typ
  T2
  068-2002	Numer zespołu kryzy0X
  068-2003	Numer zespołu kryzy 00
  068-2090	Numer zespołu kryzy 00
  068-2010	Numer zespołu kryzy 01
  068-2091	Numer zespołu kryzy 01
  068-2015	Numer zespołu kryzy 02
  068-2092	Numer zespołu kryzy 02
  068-2006	Numer zespołu dyszy03
  068-2093	Numer zespołu dyszy03
  068-2007	Numer zespołu dyszy04
  068-2094	Numer zespołu dyszy04
  068-2008	Numer zespołu dyszy05
  068-2095	Numer zespołu dyszy05
  068-2009	Nr zespołu kryzy 06
  068-2096	Nr zespołu kryzy 06
  068-2089	Numer zespołu kryzy0X
