Szczegóły Produktu:
Zapłata:
|
Kolor: | Niebieski | Aplikacja: | Chłodzenie |
---|---|---|---|

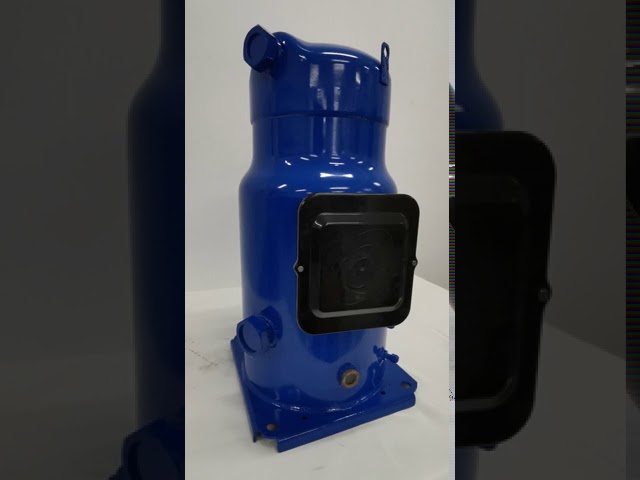

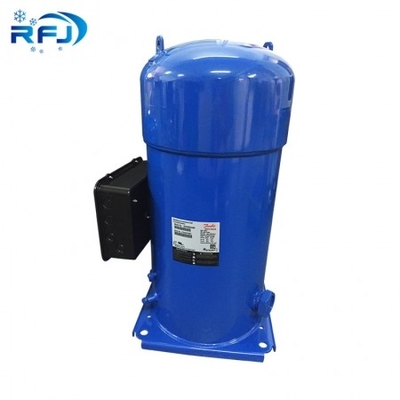

Rodzaj: | Sprężarka chłodnicza | Nazwa produktu: | SM084-4VM |
Gwarancja: | 1 rok | Konie mechaniczne: | 7 KM |
Waga netto: | 64 kg | Napięcie: | 400/3/50 460/3/60 |
Chłodziwo: | R22 | Nazwa produktu:: | Sprężarka spiralna |
Wykorzystanie segmentu: | Klimatyzacja | ||
High Light: | Sprężarka do urządzeń chłodniczych Blue Scroll,sprężarka do urządzeń chłodniczych Blue 7HP,sprężarki chłodnicze Blue Scroll |
Waga brutto | 69,5 kg |
Waga netto | 64 kg |
EAN | 5702424540630 |
Standard homologacji | CE UL |
Technika marki | Sprężarka spiralna |
Kontrola pojemności | Stała prędkość |
Kolor | Niebieski |
Zasilanie sprężarki [V/Ph/Hz] | 400/3/50 460/3/60 |
Kod konfiguracji | Pojedynczy |
Rodzaj połączenia | Lutowane |
Opis | SM084-4 |
Średnica [mm] | 254 mm |
Wysokość króćca tłocznego [mm] | 465 mm |
Rozmiar rury przyłącza tłocznego [cal] | 3/4 cala |
Rozmiar przyłącza tłocznego [cal] | 3/4 cala |
Numer rysunku | 8552036b |
Podgrzewacz | Nie |
Fabryczne HP [bar] | 33 bary |
Fabryczny LP [bar] | 25 barów |
Standard dopasowania | ODF |
Częstotliwość [Hz] | 50/60 |
Port miernika HP | Nic |
Port miernika LP | Schrader |
Kod generacji | C |
Montaż na szkle | Gwintowany |
Moment dokręcania szkła [Nm] | 50 Nm |
GP LP moment obrotowy [Nm] | 15 Nm |
Maksymalne ciśnienie po stronie wysokiej (Ps) | 30,2 bara |
Wysoka strona TS Max | 150°C |
Wysoka strona TS Min | -35°C |
Wysoki poziom głośności | 1,1 litra |
Wysoka wartość napięcia nominalnego przy 50Hz [V] | 400 V |
Wysoka wartość napięcia nominalnego przy 60Hz [V] | 460 V |
Wysoka wartość zakresu napięcia przy 50Hz [V] | 440 V |
Wysoka wartość zakresu napięcia przy 60Hz [V] | 506 V |
Klasa ochrony IP | IP54 (z dławikiem kablowym) |
Maksymalne ciśnienie po stronie niskiego ciśnienia (Ps) | 25 barów |
Niski poziom TS Max | 63 °C |
Niska strona TS Min | -35°C |
Niski poziom głośności | 13 L |
Niska wartość napięcia nominalnego przy 50Hz [V] | 380 V |
Niska wartość napięcia nominalnego przy 60Hz [V] | 460 V |
Niska wartość zakresu napięcia przy 50Hz [V] | 342 V |
Niska wartość zakresu napięcia przy 60Hz [V] | 414 V |
LRA | 86 lat |
Maksymalny prąd roboczy [MOC] | 17 lat |
MCK | 17 lat |
Numer modelu | SM084S4VC |
Ochrona silnika | Wewnętrzne zabezpieczenie przed przeciążeniem |
Moment montażowy [Nm] | 21 Nm |
Nominalna wydajność chłodnicza 60 kBTU/h | 83,96 kBtu/h |
Nominalna wydajność chłodnicza przy 50Hz | 18,4 kW |
Nominalna wydajność chłodnicza przy 60Hz | 24,6 kW |
Liczba uruchomień na godzinę [Max] | 12 |
Ilość oleju [L] | 3,25 litra |
Wyrównanie oleju | kielich 3/8'' SAE |
Moment wyrównania oleju [Nm] | 48 Nm |
Odniesienie do oleju | 160P |
Rodzaj oleju | Minerał |
Wysokość opakowania [mm] | 707 mm |
Długość opakowania [mm] | 1140 mm |
Waga opakowania [kg] | 550 kg |
Szerokość opakowania [mm] | 950 mm |
Format pakowania | Opakowanie przemysłowe |
Ilość w opakowaniu | 8 |
Faza | 3 |
Połączenia zasilania | Śruba 4,8 mm |
Chłodziwo | R22 |
Ilość czynnika chłodniczego [kg] [Max] | 8,5 kg |
Zawór nadmiarowy | Nic |
RLA | 12,1 roku |
Prędkość obrotowa przy 50 Hz [obr/min] | 2900 obr/min |
Prędkość obrotowa przy 60 Hz [obr/min] | 3500 obr/min |
Wykorzystanie segmentu | Klimatyzacja |
Wysłane instrukcje | Instrukcje Instalacji |
Dostarczony montaż | Zestaw montażowy z przelotkami, śrubami, nakrętkami, tulejami i podkładkami |
Wysłany olej | Wstępne napełnienie olejem |
Wysokość przyłącza ssawnego [mm] | 142 mm |
Rozmiar rury przyłącza ssawnego [cal] | 1 1/8 cala |
Rozmiar przyłącza ssawnego [cal] | 1 1/8 cala |
Pojemność skokowa [cm3] | 114,5 cm³ |
Technologia | Zwój |
Różnica testowa [bar] [Maks.] | 24 bary |
Test HP [bar] [Max] | 32 bary |
Test LP [bar] [Max] | 25 barów |
Moment obrotowy [Nm] | 2 Nm |
Moc momentu obrotowego [Nm] | 3 Nm |
Wysokość całkowita [mm] | 508 mm |
Rodzaj | SM |
Oznaczenie typu | Kompresor |
Lepkość [cP] | 32 cP |
Rezystancja uzwojeń dla sprężarek trójfazowych z identycznymi uzwojeniami [Ohm] | 1,74 Ohm |
