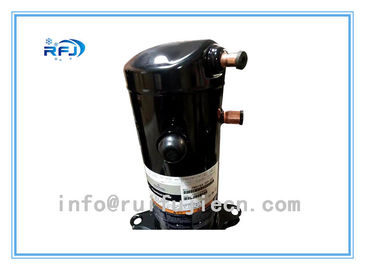

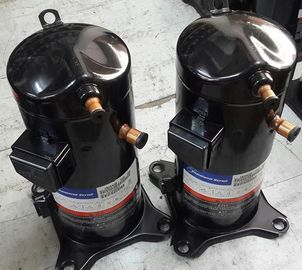

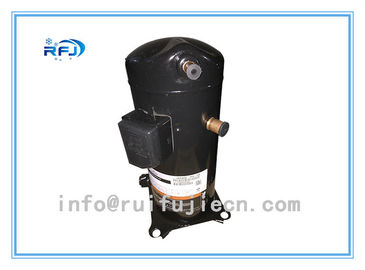

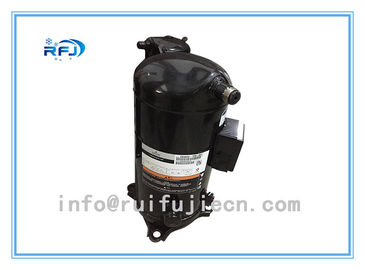

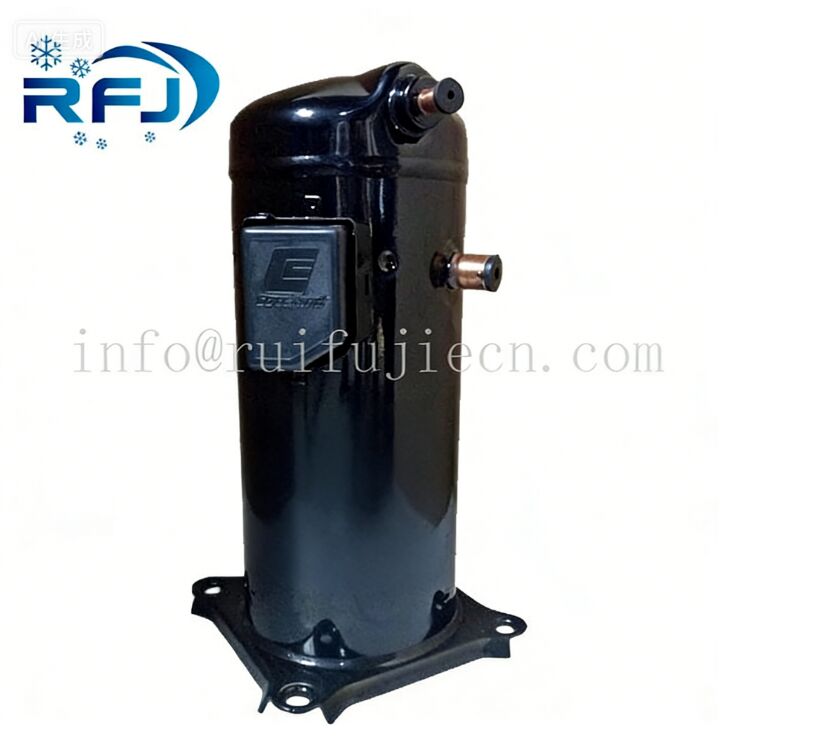

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

Name: Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551
Brand: Shenzhen Ruifujie Technology Co., Ltd.
SKU: ZB38KQE- PFJ -551
Price: 253.00 USD
Availability: InStock

Nazwa marki:	Copeland
Numer modelu:	ZB38KQE- PFJ -551
MOQ:	1pcs
Cena £:	discussed
Czas dostawy:	7-10 working days after receiving payment
Warunki płatności:	Akredytywa, T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

China

Orzecznictwo:

CE/UL

Typ tłoka:

Zwój

Źródło zasilania:

Moc AC

Tryb jazdy:

Elektryczny

Konfiguracja:

Stacjonarny

Temperatura:

Średnia/wysoka temperatura

Woltaż:

1 faza / 220 V-230 V

Gwarancja:

Jeden rok

Chłodziwo:

R134/R404/R407/R507

Połączenie:

Rolatock

NW:

38 kg

Kolor:

Czarny

Zastosowanie:

części chłodnicze

Waga brutto:

41 kg

dł.*szer.*wys:

242*242*457

HP:

5 KM

Packaging Details:

Wooden case or 12 units in one pallet

Supply Ability:

5,000pcs per month

Podkreślić:

copeland ac compressor

copeland a c compressor

Opis produktu

Sprężarka spiralna do klimatyzacji 5HP Black Emerson Copeland ZB38KQE-PFJ-551

Opis produktu

Sprężarka spiralna ZB Copeland do zastosowań chłodniczych średniotemperaturowych

Cechy produktu

Wziernik poziomu oleju
Złącze Schraedera do napełniania/spuszczania oleju
Dostarczane z miękkimi gumami montażowymi do pracy z jedną sprężarką (twarde mocowania wymagane są w przypadku instalacji z wieloma sprężarkami [zestawu].
Wewnętrzne zabezpieczenie silnika.

*Czynnik chłodniczy: R404/R22 50 Hz/60 Hz

*Średnia/wysoka temperatura

*Duży zakres działania

* Możliwość szybkiego obniżania temperatury

* Niewielka waga i zwartość

*Technologia Copeland Scroll Digital® zapewniająca prostą, bezstopniową modulację wydajności

Typ: Hermetyczne sprężarki scroll

Producent: Copeland

Seria: ZB

Marka:	Copelanda
Połączenie:	Rotalock
Wymiar 1 (mm):	438
Numer modelu:	ZB 38KQE PFJ 551
Gwarancja:	1 rok
Głębokość z panelem dekoracyjnym (mm):	242
Przemieszczenie CC:	14,4
Zasilanie elektryczne:	220-230 V/1 faza/50 Hz
Ocena elektryczna:	32
Chłodziwo:	Informacje na temat zatwierdzonych czynników chłodniczych można znaleźć w literaturze firmy Copeland
Rozmiar przyłącza rurki (mm):	-
Połączenia zaworów:	7/8
Szerokość z panelem dekoracyjnym (mm):	242
Temperatura aplikacji (C):	-
Temperatura aplikacji (C):	-

Typ: Hermetyczne sprężarki scroll

Producent: Copeland

Seria: ZB

Model: ZB38KQE-PFJ-551

Dane techniczne


Przemieszczenie[m³/godz]:	14,4
Moc dźwięku[dBA]:	72
Poziom ciśnienia akustycznego[dB]:	61
Waga netto[kg]:	37,4
Ładunek oleju[dm³]:	1,9
Maksymalne wysokie ciśnienie[bar]:	28,8
Maksymalne ciśnienie postojowe[bar]:	21
Minimalna temperatura dolna[°C]:	-35
Maksymalna temperatura po stronie dolnej[°C]:	50
Kategoria PED:	1

Dane elektryczne


Zasilanie[V/~/Hz]:	220-240 V/1/50 Hz
Zablokowany prąd wirnika[A]:	142
Maks. prąd roboczy[A]:	32,3
Opór uzwojenia[Ω]:	0,4

Znajomości

		cale
Podłączenie zaworu ssącego Rotolock:		1 1/4"
Podłączenie zaworu wylotowego Rotolock:		1"
Przyłącze ssące z dostarczoną tuleją:		7/8"
Przyłącze tłoczne z dostarczoną tuleją:		1/2"

Wydajność chłodzenia[kW]

T_CT_mi	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	3,75	4,72	5,92	7.36	9.04	10,96	13.11	-	-	-	-
15	3,44	4.40	5,58	7.00	8,66	10.54	12.66	15.02	-	-	-
20	3.14	4.07	5.22	6.61	8.22	10.06	12.14	14.44	16,98	-	-
25	2,86	3,74	4,85	6.18	7,73	9,52	11.53	13.77	16.24	18,94	-
30	2,62	3,43	4,47	5,73	7.21	8,92	10.85	13.01	15.40	18.01	20.85
35	2.41	3.15	4.10	5.28	6,67	8.29	10.12	12.18	14.46	16,97	19.70
40	2.26	2,90	3,75	4,82	6.11	7,62	9.34	11.29	13.45	15.84	18.45
45	-	-	3,43	4,38	5,55	6,93	8,53	10.34	12.38	14.62	17.09
50	-	-	-	3,97	5.00	6.24	7,69	9.36	11.24	13.33	15.64
55	-	-	-	-	4,46	5,54	6,84	8.34	10.05	11,98	14.12
60	-	-	-	-	-	4,86	5,98	7.30	8,83	10.57	12.52

Wejście zasilania[kW]

T_CT_mi	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1,96	2.00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	2.30	2.35	2,43	2,55	-	-	-
20	2,36	2,42	2,45	2,49	2,52	2,56	2,63	2,72	2,85	-	-
25	2,59	2,66	2,70	2,74	2,77	2,81	2,86	2,93	3.04	3.19	-
30	2,83	2,92	2,98	3.02	3.05	3.09	3.13	3.19	3,27	3.40	3,57
35	3.10	3.21	3.28	3.33	3,37	3.40	3,44	3,49	3,56	3,66	3,81
40	3,39	3,52	3.61	3,67	3,72	3,75	3,79	3,83	3,89	3,98	4.10
45	-	-	3,96	4.04	4.10	4.14	4.18	4.22	4,27	4,34	4,45
50	-	-	-	4,45	4,52	4,57	4,61	4,65	4,70	4,76	4,85
55	-	-	-	-	4,97	5.03	5.08	5.13	5.17	5.23	5.30
60	-	-	-	-	-	5,54	5,60	5,65	5,69	5,75	5,82

Aktualny[A]

T_CT_mi	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	11,89	11,99	12.06	12.13	12.25	12.47	12.81	-	-	-	-
15	12.46	12.60	12.69	12.76	12.86	13.02	13.30	13.72	-	-	-
20	13.10	13.31	13.43	13.52	13.61	13.74	13,96	14.30	14.80	-	-
25	13.84	14.12	14.29	14.41	14.50	14.62	14.79	15.07	15.49	16.09	-
30	14.67	15.04	15.28	15.43	15.55	15.66	15.81	16.04	16.39	16.89	17.60
35	15.60	16.06	16.38	16.60	16.74	16.87	17.01	17.20	17.49	17,92	18.52
40	16.63	17.21	17.62	17.91	18.10	18.25	18.39	18.56	18.81	19.17	19,69
45	-	-	18,99	19.36	19.62	19.81	19,96	20.13	20.35	20.66	21.10
50	-	-	-	20,97	21.30	21.54	21.73	21.91	22.11	22.38	22.76
55	-	-	-	-	23.15	23.46	23.70	23,89	24.10	24.35	24,68
60	-	-	-	-	-	25.57	25.86	26.10	26.31	26.55	26,86

Przepływ masowy[kg/godz]

T_CT_mi	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	71,90	94,52	120,74	151.03	185,83	225,61	270,81	-	-	-	-
15	70.15	92,49	118,83	149,62	185,31	226,36	273,23	326,37	-	-	-
20	68.30	90.07	116,22	147,21	183,50	225,53	273,76	328,65	390,65	-	-
25	66,58	87,48	113,15	144.04	180,62	223,33	272,63	328,98	392,82	464,62	-
30	65,23	84,95	109,84	140,34	176,90	220,00	270.07	327,57	392,96	466,69	549.21
35	64,46	82,71	106,52	136,32	172,58	215,76	266,30	324,66	391,29	466,65	551,20
40	64,50	80,99	103,41	132,23	167,88	210,84	261,55	320,47	388.05	464,75	551.02
45	-	-	100,76	128,28	163.03	205,48	256.06	315,24	383,46	461,20	548,89
50	-	-	-	124,71	158,26	199,89	250.04	309.18	377,76	456,23	545.05
55	-	-	-	-	153,80	194,31	243,74	302,54	371,17	450.08	539,72
60	-	-	-	-	-	188,97	237,37	295,54	363,92	442,96	533.13

POLICJANT[W/W]

T_CT_mi	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1,92	2,36	2,92	3,56	4,28	5.02	5,75	-	-	-	-
15	1,60	2.00	2,50	3.10	3,76	4,48	5.21	5,90	-	-	-
20	1,33	1,68	2.13	2,66	3.26	3,93	4,62	5.32	5,97	-	-
25	1.11	1,41	1,79	2.26	2,79	3,39	4.04	4,70	5.35	5,94	-
30	0,92	1.18	1,50	1,90	2,36	2,89	3,47	4.08	4,70	5.30	5,84
35	0,78	0,98	1,25	1,58	1,98	2,44	2,94	3,49	4.06	4,63	5.17
40	0,67	0,82	1.04	1.31	1,64	2.03	2,47	2,95	3,46	3,98	4,50
45	-	-	0,87	1.08	1,35	1,67	2.04	2,45	2,90	3,37	3,84
50	-	-	-	0,89	1.11	1,37	1,67	2.01	2,39	2,80	3.23
55	-	-	-	-	0,90	1.10	1,35	1,63	1,94	2.29	2,66
60	-	-	-	-	-	0,88	1.07	1,29	1,55	1,84	2.15

Zakres zastosowań


		Maksymalna temperatura parowania
		Temperatura gazu zasysanego 25°C
		Przegrzanie gazu 10 tys

Warunki pracy: temperatura gazu zasysanego 20°C, przechłodzenie 0K

T_C- Temperatura skraplania[°C]

T_mi- Temperatura parowania[°C]

Więcej sprężarek ZB, które możemy dostarczyć

MODEL	SPECYFIKACJA	PORÓWNAJ Z SERIĄ ZR
ZB15KQ-PFJ-524	Spawanie 2HP R22	ZB15=ZR24
ZB15KQ-TFD-524	Spawanie 2HP R22
ZB15KQE-PFJ-524	Spawanie 2HP R404a
ZB15KQE-TFD-524	Spawanie 2HP R404a

ZB19KQ-PFJ-524	Spawanie 2,3 KM R22	ZB19=ZR28
ZB19KQ-TFD-524	Spawanie 2,3 KM R22
ZB19KQE-PFJ-524	Spawanie 2,3 KM R404a
ZB19KQE-TFD-524	Spawanie 2,3 KM R404a

ZB21KQ-PFJ-524	Spawanie 3HP R22	ZB21=ZR36
ZB21KQ-TFD-524	Spawanie 3HP R22
ZB21KQE-PFJ-524	Spawanie 3HP R404a
ZB21KQE-TFD-524	Spawanie 3HP R404a

ZB26KQ-PFJ-524	Spawanie 3,5 KM R22	ZB26=ZR42
ZB26KQ-TFD-524	Spawanie 3,5 KM R22
ZB26KQE-PFJ-524	Spawanie 3,5 KM R404a
ZB26KQE-TFD-524	Spawanie 3,5 KM R404a

ZB30KQ-TFD-524	Spawanie 4HP R22	ZB30=ZR49
ZB30KQE-TFD-524	Spawanie 4HP R404a	ZB30=ZR49

ZB38KQ-TFD-524	Spawanie 5HP R22	ZB38=ZR61
ZB38KQE-TFD-524	Spawanie 5HP R404a	ZB38=ZR61

ZB45KQ-TFD-524	Spawanie 6HP R22	ZB45=ZR72
ZB45KQE-TFD-524	Spawanie 6HP R404a	ZB45=ZR72

ZB58KQ-TFD-523	Śruba 8HP R22	ZB58=ZR91
ZB58KQ-TFD-524	Spawanie 8HP R22
ZB58KQE-TFD-523	Śruba 8HP R404a
ZB58KQE-TFD-524	Spawanie 8HP R404a

ZB66KQ-TFD-523	Śruba 9HP R22	ZB66=ZR108
ZB66KQ-TFD-524	Spawanie 9HP R22
ZB66KQE-TFD-523	Śruba 9HP R404a
ZB66KQE-TFD-524	Spawanie 9HP R404a

ZB76KQ-TFD-523	Śruba 10HP R22	ZB76=ZR125
ZB76KQ-TFD-524	Spawanie 10 KM R22
ZB76KQE-TFD-523	Śruba 10HP R404a
ZB76KQE-TFD-524	Spawanie 10 KM R404a

ZB88KQ-TFD-523	Śruba 12HP R22	ZB88=ZR144
ZB88KQ-TFD-524	Spawanie 12HP R404a	ZB88=ZR144

ZB92KC-TWD-551	Śruba 13HP R22	ZB92=ZR16
ZB92KC-TWD-550	Spawanie 13 KM R22
ZB92KCE-TWD-551	Śruba 13HP R404a
ZB92KCE-TWD-550	13HP Spawanie R404a

ZB11MC-TWD-551	Śruba 15KM R22	ZB11=ZR19
ZB11MC-TWD-550	Spawanie 15 KM R22
ZB11MCE-TWD-551	Śruba 15HP R404a
ZB11MCE-TWD-550	Spawanie 15 KM R404a

Sprężarka spiralna Emerson Copeland serii ZB do klimatyzacji
Model	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Typ silnika	TFD
Moc nominalna (KM)	9	10	12	13	15
Przemieszczenie (m³/h)	25,7	28.8	33.2	36,4	43,4
Prąd rozruchowy (LRA) (Amp.)
TFD	100 ~ 111	110 ~ 118	110 ~ 118	140	174
PFJ
Znamionowy prąd obciążenia (RLA) (A)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Maks. prąd roboczy (MCC) (amp.)
TFD	24.2	26,9	31	31	38
PFJ
Moc grzałki skrzyni korbowej (W)	90
Średnica zewnętrzna adaptera (cale)
Rozmiar wyładowania	7/8	7/8	7/8	7/8	7/8
Rozmiar ssania	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Wymiary (mm.)
Długość (L)
Szerokość (szer.)	284	284	284	285	285
Wysokość (wys.)	546	546	546	552	553
Kąty podeszwy (przysłona)	190X190 (8,5)
Ładunek oleju (L)	3,25	3,25	3,25	3.3	3.3
Waga (kg)
Waga netto	59	62	62	62	63
Waga brutto	62	65	65	65	66

Sprężarka spiralna Emerson Copeland serii ZB do klimatyzacji
Model	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Typ silnika	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Moc nominalna (KM)	2	2.5	3	3.5	4	5	6	7

Przemieszczenie (m³/h)	5.9	6.8	8.6	9,9	11.4	14,5	17.2	18.8

Prąd rozruchowy (LRA) (Amp.)
TFD	24,5 ~ 26	30 ~ 32	36 ~ 40	41 ~ 46	50	58,6 ~ 65,5	67 ~ 74	101
PFJ	53~58	56 ~ 61	75 ~ 82	89 ~ 97	113

Znamionowy prąd obciążenia (RLA) (Wzmacniacz)
TFD	4.30	4.30	5,70	7.10	7,90	8,90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

Maks. prąd roboczy (MCC) (Wzmacniacz)
TFD	6,0	6,0	8,0	10,0	11,0	12,5	16.1	17.0
PFJ	16	18	23	24	27
Pojemność robocza (jednofazowe)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Moc grzałki skrzyni korbowej (W)	70

Średnica zewnętrzna adaptera (cale)
Rozmiar wyładowania	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Rozmiar ssania	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Wymiary (mm.)
Długość (L)	242	242	243	243	242	242	242	242
Szerokość (szer.)	242	242	244	244	242	242	242	242
Wysokość (wys.)	383	389	412	425	430	457	457	457
Kąty podeszwy (przysłona)	190X190 (8,5)

Ładunek oleju (L)	1.18	1,45	1,45	1,45	1,36	1,89	1,89	1,80

Waga (kg)
Waga netto	23	25	27	28	33	38	40	40
Waga brutto	26	29	30	31	37	41	44	44

Sprężarka spiralna Emerson Copeland serii ZB do klimatyzacji
Model	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Typ silnika	TFD
Moc nominalna (KM)	9	10	12	13	15
Przemieszczenie (m³/h)	25,7	28.8	33.2	36,4	43,4
Prąd rozruchowy (LRA) (Amp.)
TFD	100 ~ 111	110 ~ 118	110 ~ 118	140	174
PFJ
Znamionowy prąd obciążenia (RLA) (A)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Maks. prąd roboczy (MCC) (amp.)
TFD	24.2	26,9	31	31	38
PFJ
Moc grzałki skrzyni korbowej (W)	90
Średnica zewnętrzna adaptera (cale)
Rozmiar wyładowania	7/8	7/8	7/8	7/8	7/8
Rozmiar ssania	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Wymiary (mm.)
Długość (L)
Szerokość (szer.)	284	284	284	285	285
Wysokość (wys.)	546	546	546	552	553
Kąty podeszwy (przysłona)	190X190 (8,5)
Ładunek oleju (L)	3,25	3,25	3,25	3.3	3.3
Waga (kg)
Waga netto	59	62	62	62	63
Waga brutto	62	65	65	65	66

Sprężarka spiralna Emerson Copeland serii ZB do klimatyzacji
Model	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Typ silnika	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Moc nominalna (KM)	2	2.5	3	3.5	4	5	6	7

Przemieszczenie (m³/h)	5.9	6.8	8.6	9,9	11.4	14,5	17.2	18.8

Prąd rozruchowy (LRA) (Amp.)
TFD	24,5 ~ 26	30 ~ 32	36 ~ 40	41 ~ 46	50	58,6 ~ 65,5	67 ~ 74	101
PFJ	53~58	56 ~ 61	75 ~ 82	89 ~ 97	113

Znamionowy prąd obciążenia (RLA) (amp.)
TFD	4.30	4.30	5,70	7.10	7,90	8,90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

Maks. prąd roboczy (MCC) (amp.)
TFD	6,0	6,0	8,0	10,0	11,0	12,5	16.1	17.0
PFJ	16	18	23	24	27
Pojemność robocza (jednofazowe)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Moc grzałki skrzyni korbowej (W)	70

Średnica zewnętrzna adaptera (cale)
Rozmiar wyładowania	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Rozmiar ssania	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Wymiary (mm.)
Długość (L)	242	242	243	243	242	242	242	242
Szerokość (szer.)	242	242	244	244	242	242	242	242
Wysokość (wys.)	383	389	412	425	430	457	457	457
Kąty podeszwy (przysłona)	190X190 (8,5)

Ładunek oleju (L)	1.18	1,45	1,45	1,45	1,36	1,89	1,89	1,80

Waga (kg)
Waga netto	23	25	27	28	33	38	40	40
Waga brutto	26	29	30	31	37	41	44	44

Znaków:

szczegółowe informacje o produktach

Do domu produkty

Sprężarka spiralna Copeland

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

Wszystkie kategorie

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

Nazwa marki:	Copeland
Numer modelu:	ZB38KQE- PFJ -551
MOQ:	1pcs
Cena £:	discussed
Szczegóły opakowania:	Wooden case or 12 units in one pallet
Warunki płatności:	Akredytywa, T/T, Western Union

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Place of Origin:

China

Nazwa handlowa:

Copeland

Orzecznictwo:

CE/UL

Model Number:

ZB38KQE- PFJ -551

Typ tłoka:

Zwój

Źródło zasilania:

Moc AC

Tryb jazdy:

Elektryczny

Konfiguracja:

Stacjonarny

Temperatura:

Średnia/wysoka temperatura

Woltaż:

1 faza / 220 V-230 V

Gwarancja:

Jeden rok

Chłodziwo:

R134/R404/R407/R507

Połączenie:

Rolatock

NW:

38 kg

Kolor:

Czarny

Zastosowanie:

części chłodnicze

Waga brutto:

41 kg

dł.*szer.*wys:

242*242*457

HP:

5 KM

Minimum Order Quantity:

1pcs

Cena:

discussed

Packaging Details:

Wooden case or 12 units in one pallet

Delivery Time:

7-10 working days after receiving payment

Zasady płatności:

Akredytywa, T/T, Western Union

Supply Ability:

5,000pcs per month

Podkreślić:

copeland ac compressor

copeland a c compressor

Opis produktu

Sprężarka spiralna do klimatyzacji 5HP Black Emerson Copeland ZB38KQE-PFJ-551

Opis produktu

Sprężarka spiralna ZB Copeland do zastosowań chłodniczych średniotemperaturowych

Cechy produktu

Wziernik poziomu oleju
Złącze Schraedera do napełniania/spuszczania oleju
Dostarczane z miękkimi gumami montażowymi do pracy z jedną sprężarką (twarde mocowania wymagane są w przypadku instalacji z wieloma sprężarkami [zestawu].
Wewnętrzne zabezpieczenie silnika.

Typ: Hermetyczne sprężarki scroll

Producent: Copeland

Seria: ZB

Marka:	Copelanda
Połączenie:	Rotalock
Wymiar 1 (mm):	438
Numer modelu:	ZB 38KQE PFJ 551
Gwarancja:	1 rok
Głębokość z panelem dekoracyjnym (mm):	242
Przemieszczenie CC:	14,4
Zasilanie elektryczne:	220-230 V/1 faza/50 Hz
Ocena elektryczna:	32
Chłodziwo:	Informacje na temat zatwierdzonych czynników chłodniczych można znaleźć w literaturze firmy Copeland
Rozmiar przyłącza rurki (mm):	-
Połączenia zaworów:	7/8
Szerokość z panelem dekoracyjnym (mm):	242
Temperatura aplikacji (C):	-
Temperatura aplikacji (C):	-

Typ: Hermetyczne sprężarki scroll

Producent: Copeland

Seria: ZB

Model: ZB38KQE-PFJ-551

Dane techniczne


Przemieszczenie[m³/godz]:	14,4
Moc dźwięku[dBA]:	72
Poziom ciśnienia akustycznego[dB]:	61
Waga netto[kg]:	37,4
Ładunek oleju[dm³]:	1,9
Maksymalne wysokie ciśnienie[bar]:	28,8
Maksymalne ciśnienie postojowe[bar]:	21
Minimalna temperatura dolna[°C]:	-35
Maksymalna temperatura po stronie dolnej[°C]:	50
Kategoria PED:	1

Dane elektryczne


Zasilanie[V/~/Hz]:	220-240 V/1/50 Hz
Zablokowany prąd wirnika[A]:	142
Maks. prąd roboczy[A]:	32,3
Opór uzwojenia[Ω]:	0,4

Znajomości

		cale
Podłączenie zaworu ssącego Rotolock:		1 1/4"
Podłączenie zaworu wylotowego Rotolock:		1"
Przyłącze ssące z dostarczoną tuleją:		7/8"
Przyłącze tłoczne z dostarczoną tuleją:		1/2"

Wydajność chłodzenia[kW]

T_CT_mi	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	3,75	4,72	5,92	7.36	9.04	10,96	13.11	-	-	-	-
15	3,44	4.40	5,58	7.00	8,66	10.54	12.66	15.02	-	-	-
20	3.14	4.07	5.22	6.61	8.22	10.06	12.14	14.44	16,98	-	-
25	2,86	3,74	4,85	6.18	7,73	9,52	11.53	13.77	16.24	18,94	-
30	2,62	3,43	4,47	5,73	7.21	8,92	10.85	13.01	15.40	18.01	20.85
35	2.41	3.15	4.10	5.28	6,67	8.29	10.12	12.18	14.46	16,97	19.70
40	2.26	2,90	3,75	4,82	6.11	7,62	9.34	11.29	13.45	15.84	18.45
45	-	-	3,43	4,38	5,55	6,93	8,53	10.34	12.38	14.62	17.09
50	-	-	-	3,97	5.00	6.24	7,69	9.36	11.24	13.33	15.64
55	-	-	-	-	4,46	5,54	6,84	8.34	10.05	11,98	14.12
60	-	-	-	-	-	4,86	5,98	7.30	8,83	10.57	12.52

Wejście zasilania[kW]

T_CT_mi	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1,96	2.00	2.03	2.07	2.11	2.18	2.28	-	-	-	-
15	2.15	2.20	2.23	2.26	2.30	2.35	2,43	2,55	-	-	-
20	2,36	2,42	2,45	2,49	2,52	2,56	2,63	2,72	2,85	-	-
25	2,59	2,66	2,70	2,74	2,77	2,81	2,86	2,93	3.04	3.19	-
30	2,83	2,92	2,98	3.02	3.05	3.09	3.13	3.19	3,27	3.40	3,57
35	3.10	3.21	3.28	3.33	3,37	3.40	3,44	3,49	3,56	3,66	3,81
40	3,39	3,52	3.61	3,67	3,72	3,75	3,79	3,83	3,89	3,98	4.10
45	-	-	3,96	4.04	4.10	4.14	4.18	4.22	4,27	4,34	4,45
50	-	-	-	4,45	4,52	4,57	4,61	4,65	4,70	4,76	4,85
55	-	-	-	-	4,97	5.03	5.08	5.13	5.17	5.23	5.30
60	-	-	-	-	-	5,54	5,60	5,65	5,69	5,75	5,82

Aktualny[A]

T_CT_mi	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	11,89	11,99	12.06	12.13	12.25	12.47	12.81	-	-	-	-
15	12.46	12.60	12.69	12.76	12.86	13.02	13.30	13.72	-	-	-
20	13.10	13.31	13.43	13.52	13.61	13.74	13,96	14.30	14.80	-	-
25	13.84	14.12	14.29	14.41	14.50	14.62	14.79	15.07	15.49	16.09	-
30	14.67	15.04	15.28	15.43	15.55	15.66	15.81	16.04	16.39	16.89	17.60
35	15.60	16.06	16.38	16.60	16.74	16.87	17.01	17.20	17.49	17,92	18.52
40	16.63	17.21	17.62	17.91	18.10	18.25	18.39	18.56	18.81	19.17	19,69
45	-	-	18,99	19.36	19.62	19.81	19,96	20.13	20.35	20.66	21.10
50	-	-	-	20,97	21.30	21.54	21.73	21.91	22.11	22.38	22.76
55	-	-	-	-	23.15	23.46	23.70	23,89	24.10	24.35	24,68
60	-	-	-	-	-	25.57	25.86	26.10	26.31	26.55	26,86

Przepływ masowy[kg/godz]

T_CT_mi	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	71,90	94,52	120,74	151.03	185,83	225,61	270,81	-	-	-	-
15	70.15	92,49	118,83	149,62	185,31	226,36	273,23	326,37	-	-	-
20	68.30	90.07	116,22	147,21	183,50	225,53	273,76	328,65	390,65	-	-
25	66,58	87,48	113,15	144.04	180,62	223,33	272,63	328,98	392,82	464,62	-
30	65,23	84,95	109,84	140,34	176,90	220,00	270.07	327,57	392,96	466,69	549.21
35	64,46	82,71	106,52	136,32	172,58	215,76	266,30	324,66	391,29	466,65	551,20
40	64,50	80,99	103,41	132,23	167,88	210,84	261,55	320,47	388.05	464,75	551.02
45	-	-	100,76	128,28	163.03	205,48	256.06	315,24	383,46	461,20	548,89
50	-	-	-	124,71	158,26	199,89	250.04	309.18	377,76	456,23	545.05
55	-	-	-	-	153,80	194,31	243,74	302,54	371,17	450.08	539,72
60	-	-	-	-	-	188,97	237,37	295,54	363,92	442,96	533.13

POLICJANT[W/W]

T_CT_mi	-40	-35	-30	-25	-20	-15	-10	-5	0	5	10
10	1,92	2,36	2,92	3,56	4,28	5.02	5,75	-	-	-	-
15	1,60	2.00	2,50	3.10	3,76	4,48	5.21	5,90	-	-	-
20	1,33	1,68	2.13	2,66	3.26	3,93	4,62	5.32	5,97	-	-
25	1.11	1,41	1,79	2.26	2,79	3,39	4.04	4,70	5.35	5,94	-
30	0,92	1.18	1,50	1,90	2,36	2,89	3,47	4.08	4,70	5.30	5,84
35	0,78	0,98	1,25	1,58	1,98	2,44	2,94	3,49	4.06	4,63	5.17
40	0,67	0,82	1.04	1.31	1,64	2.03	2,47	2,95	3,46	3,98	4,50
45	-	-	0,87	1.08	1,35	1,67	2.04	2,45	2,90	3,37	3,84
50	-	-	-	0,89	1.11	1,37	1,67	2.01	2,39	2,80	3.23
55	-	-	-	-	0,90	1.10	1,35	1,63	1,94	2.29	2,66
60	-	-	-	-	-	0,88	1.07	1,29	1,55	1,84	2.15

Zakres zastosowań


		Maksymalna temperatura parowania
		Temperatura gazu zasysanego 25°C
		Przegrzanie gazu 10 tys

Warunki pracy: temperatura gazu zasysanego 20°C, przechłodzenie 0K

T_C- Temperatura skraplania[°C]

T_mi- Temperatura parowania[°C]

Więcej sprężarek ZB, które możemy dostarczyć

MODEL	SPECYFIKACJA	PORÓWNAJ Z SERIĄ ZR
ZB15KQ-PFJ-524	Spawanie 2HP R22	ZB15=ZR24
ZB15KQ-TFD-524	Spawanie 2HP R22
ZB15KQE-PFJ-524	Spawanie 2HP R404a
ZB15KQE-TFD-524	Spawanie 2HP R404a

ZB19KQ-PFJ-524	Spawanie 2,3 KM R22	ZB19=ZR28
ZB19KQ-TFD-524	Spawanie 2,3 KM R22
ZB19KQE-PFJ-524	Spawanie 2,3 KM R404a
ZB19KQE-TFD-524	Spawanie 2,3 KM R404a

ZB21KQ-PFJ-524	Spawanie 3HP R22	ZB21=ZR36
ZB21KQ-TFD-524	Spawanie 3HP R22
ZB21KQE-PFJ-524	Spawanie 3HP R404a
ZB21KQE-TFD-524	Spawanie 3HP R404a

ZB26KQ-PFJ-524	Spawanie 3,5 KM R22	ZB26=ZR42
ZB26KQ-TFD-524	Spawanie 3,5 KM R22
ZB26KQE-PFJ-524	Spawanie 3,5 KM R404a
ZB26KQE-TFD-524	Spawanie 3,5 KM R404a

ZB30KQ-TFD-524	Spawanie 4HP R22	ZB30=ZR49
ZB30KQE-TFD-524	Spawanie 4HP R404a	ZB30=ZR49

ZB38KQ-TFD-524	Spawanie 5HP R22	ZB38=ZR61
ZB38KQE-TFD-524	Spawanie 5HP R404a	ZB38=ZR61

ZB45KQ-TFD-524	Spawanie 6HP R22	ZB45=ZR72
ZB45KQE-TFD-524	Spawanie 6HP R404a	ZB45=ZR72

ZB58KQ-TFD-523	Śruba 8HP R22	ZB58=ZR91
ZB58KQ-TFD-524	Spawanie 8HP R22
ZB58KQE-TFD-523	Śruba 8HP R404a
ZB58KQE-TFD-524	Spawanie 8HP R404a

ZB66KQ-TFD-523	Śruba 9HP R22	ZB66=ZR108
ZB66KQ-TFD-524	Spawanie 9HP R22
ZB66KQE-TFD-523	Śruba 9HP R404a
ZB66KQE-TFD-524	Spawanie 9HP R404a

ZB76KQ-TFD-523	Śruba 10HP R22	ZB76=ZR125
ZB76KQ-TFD-524	Spawanie 10 KM R22
ZB76KQE-TFD-523	Śruba 10HP R404a
ZB76KQE-TFD-524	Spawanie 10 KM R404a

ZB88KQ-TFD-523	Śruba 12HP R22	ZB88=ZR144
ZB88KQ-TFD-524	Spawanie 12HP R404a	ZB88=ZR144

ZB92KC-TWD-551	Śruba 13HP R22	ZB92=ZR16
ZB92KC-TWD-550	Spawanie 13 KM R22
ZB92KCE-TWD-551	Śruba 13HP R404a
ZB92KCE-TWD-550	13HP Spawanie R404a

ZB11MC-TWD-551	Śruba 15KM R22	ZB11=ZR19
ZB11MC-TWD-550	Spawanie 15 KM R22
ZB11MCE-TWD-551	Śruba 15HP R404a
ZB11MCE-TWD-550	Spawanie 15 KM R404a

Sprężarka spiralna Emerson Copeland serii ZB do klimatyzacji
Model	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Typ silnika	TFD
Moc nominalna (KM)	9	10	12	13	15
Przemieszczenie (m³/h)	25,7	28.8	33.2	36,4	43,4
Prąd rozruchowy (LRA) (Amp.)
TFD	100 ~ 111	110 ~ 118	110 ~ 118	140	174
PFJ
Znamionowy prąd obciążenia (RLA) (A)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Maks. prąd roboczy (MCC) (amp.)
TFD	24.2	26,9	31	31	38
PFJ
Moc grzałki skrzyni korbowej (W)	90
Średnica zewnętrzna adaptera (cale)
Rozmiar wyładowania	7/8	7/8	7/8	7/8	7/8
Rozmiar ssania	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Wymiary (mm.)
Długość (L)
Szerokość (szer.)	284	284	284	285	285
Wysokość (wys.)	546	546	546	552	553
Kąty podeszwy (przysłona)	190X190 (8,5)
Ładunek oleju (L)	3,25	3,25	3,25	3.3	3.3
Waga (kg)
Waga netto	59	62	62	62	63
Waga brutto	62	65	65	65	66

Sprężarka spiralna Emerson Copeland serii ZB do klimatyzacji
Model	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Typ silnika	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Moc nominalna (KM)	2	2.5	3	3.5	4	5	6	7

Przemieszczenie (m³/h)	5.9	6.8	8.6	9,9	11.4	14,5	17.2	18.8

Prąd rozruchowy (LRA) (Amp.)
TFD	24,5 ~ 26	30 ~ 32	36 ~ 40	41 ~ 46	50	58,6 ~ 65,5	67 ~ 74	101
PFJ	53~58	56 ~ 61	75 ~ 82	89 ~ 97	113

Znamionowy prąd obciążenia (RLA) (Wzmacniacz)
TFD	4.30	4.30	5,70	7.10	7,90	8,90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

Maks. prąd roboczy (MCC) (Wzmacniacz)
TFD	6,0	6,0	8,0	10,0	11,0	12,5	16.1	17.0
PFJ	16	18	23	24	27
Pojemność robocza (jednofazowe)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Moc grzałki skrzyni korbowej (W)	70

Średnica zewnętrzna adaptera (cale)
Rozmiar wyładowania	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Rozmiar ssania	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Wymiary (mm.)
Długość (L)	242	242	243	243	242	242	242	242
Szerokość (szer.)	242	242	244	244	242	242	242	242
Wysokość (wys.)	383	389	412	425	430	457	457	457
Kąty podeszwy (przysłona)	190X190 (8,5)

Ładunek oleju (L)	1.18	1,45	1,45	1,45	1,36	1,89	1,89	1,80

Waga (kg)
Waga netto	23	25	27	28	33	38	40	40
Waga brutto	26	29	30	31	37	41	44	44

Sprężarka spiralna Emerson Copeland serii ZB do klimatyzacji
Model	ZB66KQ ZB66KQE	ZB76KQ ZB76KQE	ZB88KQ	ZB95KQ	ZB114KQ
Typ silnika	TFD
Moc nominalna (KM)	9	10	12	13	15
Przemieszczenie (m³/h)	25,7	28.8	33.2	36,4	43,4
Prąd rozruchowy (LRA) (Amp.)
TFD	100 ~ 111	110 ~ 118	110 ~ 118	140	174
PFJ
Znamionowy prąd obciążenia (RLA) (A)
TFD	17.3	19.2	22.1	22.1	27.1
PFJ
Maks. prąd roboczy (MCC) (amp.)
TFD	24.2	26,9	31	31	38
PFJ
Moc grzałki skrzyni korbowej (W)	90
Średnica zewnętrzna adaptera (cale)
Rozmiar wyładowania	7/8	7/8	7/8	7/8	7/8
Rozmiar ssania	1 3/8	1 3/8	1 3/8	1 3/8	1 3/8
Wymiary (mm.)
Długość (L)
Szerokość (szer.)	284	284	284	285	285
Wysokość (wys.)	546	546	546	552	553
Kąty podeszwy (przysłona)	190X190 (8,5)
Ładunek oleju (L)	3,25	3,25	3,25	3.3	3.3
Waga (kg)
Waga netto	59	62	62	62	63
Waga brutto	62	65	65	65	66

Sprężarka spiralna Emerson Copeland serii ZB do klimatyzacji
Model	ZB15KQ ZB15KQE	ZB19KQ ZB19KQE	ZB21KQ ZB21KQE	ZB26KQ ZB26KQE	ZB29KQ ZB29KQE	ZB38KQ ZB38KQE	ZB45KQ ZB45KQE	ZB48KQ ZB48KQE
Typ silnika	TFD
	PFJ	PFJ	PFJ	PFJ	PFJ
Moc nominalna (KM)	2	2.5	3	3.5	4	5	6	7

Przemieszczenie (m³/h)	5.9	6.8	8.6	9,9	11.4	14,5	17.2	18.8

Prąd rozruchowy (LRA) (Amp.)
TFD	24,5 ~ 26	30 ~ 32	36 ~ 40	41 ~ 46	50	58,6 ~ 65,5	67 ~ 74	101
PFJ	53~58	56 ~ 61	75 ~ 82	89 ~ 97	113

Znamionowy prąd obciążenia (RLA) (amp.)
TFD	4.30	4.30	5,70	7.10	7,90	8,90	11.50	12.1
PFJ	11.4	12.9	16.4	18.9	19.3

Maks. prąd roboczy (MCC) (amp.)
TFD	6,0	6,0	8,0	10,0	11,0	12,5	16.1	17.0
PFJ	16	18	23	24	27
Pojemność robocza (jednofazowe)	40μF/370V	45μF/370V	50μF/370V	60μF/370V	60μF/370V
Moc grzałki skrzyni korbowej (W)	70

Średnica zewnętrzna adaptera (cale)
Rozmiar wyładowania	1/2	1/2	1/2	1/2	1/2	1/2	1/2	3/4
Rozmiar ssania	3/4	3/4	3/4	3/4	7/8	7/8	7/8	7/8

Wymiary (mm.)
Długość (L)	242	242	243	243	242	242	242	242
Szerokość (szer.)	242	242	244	244	242	242	242	242
Wysokość (wys.)	383	389	412	425	430	457	457	457
Kąty podeszwy (przysłona)	190X190 (8,5)

Ładunek oleju (L)	1.18	1,45	1,45	1,45	1,36	1,89	1,89	1,80

Waga (kg)
Waga netto	23	25	27	28	33	38	40	40
Waga brutto	26	29	30	31	37	41	44	44

Znaków:

Shenzhen Ruifujie Technology Co., Ltd.

Parownik chłodniczy

DJ/Wyparnik niskotemperaturowy

Chłodnicze agregaty skraplające

Jednostki kondensacyjne typu śruby

Jednostki kondensacyjne chłodzone powietrzem

Jednostki kondensacyjne chłodzone wodą

Sprężarka spiralna

Półhermetyczny kompresor chłodniczy

Sprężarka Carlyle

Sprężarka spiralna Copeland

Sprężarka tłokowa Bitzer

Sprężarka śrubowa

Hitachi Scroll Compressor

Embraco Aspera Compressor

Sprężarka rotacyjna AC

Skraplacz chłodzony powietrzem

Części chłodnicze

Chłodnia przemysłowa

Flake Ice Machine

Zablokuj Ice Machine

Parownik chłodniczy

DJ/Wyparnik niskotemperaturowy

Chłodnicze agregaty skraplające

Jednostki kondensacyjne typu śruby

Jednostki kondensacyjne chłodzone powietrzem

Jednostki kondensacyjne chłodzone wodą

Sprężarka spiralna

Półhermetyczny kompresor chłodniczy

Sprężarka Carlyle

Sprężarka spiralna Copeland

Sprężarka tłokowa Bitzer

Sprężarka śrubowa

Hitachi Scroll Compressor

Embraco Aspera Compressor

Sprężarka rotacyjna AC

Skraplacz chłodzony powietrzem

Części chłodnicze

Chłodnia przemysłowa

Flake Ice Machine

Zablokuj Ice Machine

szczegółowe informacje o produktach

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

copeland ac compressor

copeland a c compressor

Opis produktu

Cechy produktu

szczegółowe informacje o produktach

Parownik chłodniczy

DJ/Wyparnik niskotemperaturowy

Chłodnicze agregaty skraplające

Jednostki kondensacyjne typu śruby

Jednostki kondensacyjne chłodzone powietrzem

Jednostki kondensacyjne chłodzone wodą

Sprężarka spiralna

Półhermetyczny kompresor chłodniczy

Sprężarka Carlyle

Sprężarka spiralna Copeland

Sprężarka tłokowa Bitzer

Sprężarka śrubowa

Hitachi Scroll Compressor

Embraco Aspera Compressor

Sprężarka rotacyjna AC

Skraplacz chłodzony powietrzem

Części chłodnicze

Chłodnia przemysłowa

Flake Ice Machine

Zablokuj Ice Machine

Black Air Conditoning Scroll Compressor 5HP Copeland ZB38KQE-PFJ-551

copeland ac compressor

copeland a c compressor

Opis produktu

Cechy produktu
